Saleae-kompatible logikkanalysatorer er essensielle verktøy for å analysere digitale signaler. For å få mest mulig ut av disse, er riktig programvare avgjørende. Her er tre populære alternativer:
- Saleae Logic Software: Brukervennlig programvare med bred protokollstøtte (I2C, SPI, UART m.m.) og plattformkompatibilitet (Windows, macOS, Linux). Gratis, men krever Saleae-maskinvare som starter fra ca. 5 240 NOK.
- Sigrok (PulseView): Gratis og åpen kildekode-programvare med støtte for 131 protokoller og kompatibilitet med flere plattformer. Ideelt for avanserte brukere som ønsker fleksibilitet.
- ScanaStudio: Designet for Ikalogic-maskinvare, med tilpassbare funksjoner og støtte for over 30 protokoller. Programvaren følger med maskinvarekjøp.
Quick Comparison:
| Kriterier | Saleae Logic | Sigrok (PulseView) | ScanaStudio |
|---|---|---|---|
| Pris (NOK) | Gratis (maskinvare fra 5 240 NOK) | Gratis | Inkludert i maskinvare |
| Plattformer | Windows, macOS, Linux | Windows, macOS, Linux | Windows, macOS, Linux |
| Protokoller | 50+ | 131+ | 30+ |
| Fellesskap | Aktivt forum | Åpen kildekode | Fokus på Ikalogic |
Velg programvaren som passer best for dine behov, enten du prioriterer brukervennlighet, kostnadseffektivitet eller spesialisering.
SALEAE Logic 2 Tutorial - Protocol Analyzers

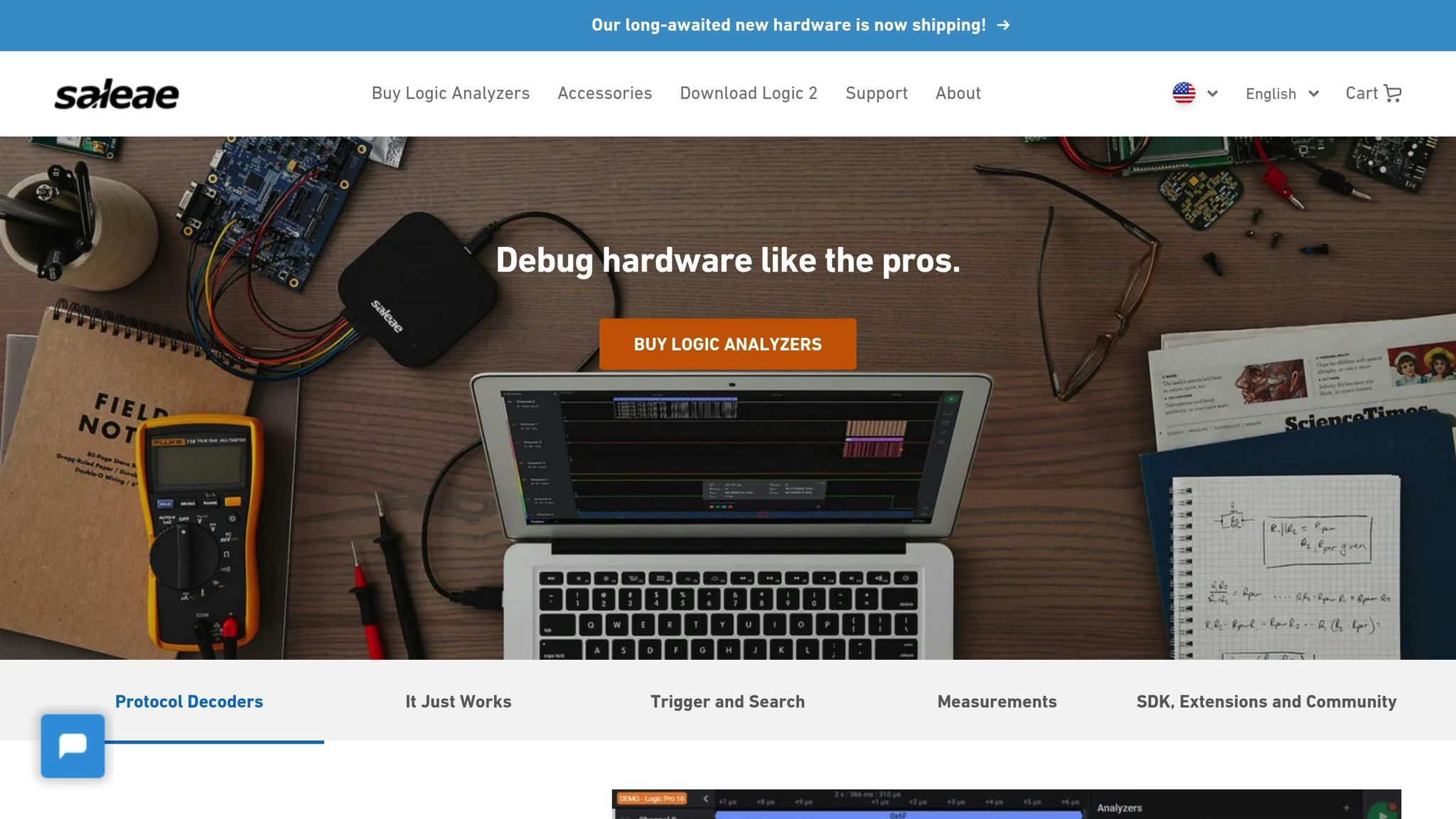

1. Saleae Logic Software
Saleae Logic Software er den offisielle programvaren som følger med Saleae-logikkanalysatorer. Den er kjent for sitt brukervennlige grensesnitt og evnen til å dekode et bredt spekter av protokoller, noe som gjør den populær blant utviklere innen embedded-systemer.
Støttede protokoller
Logic 2 støtter en rekke standardprotokoller som I2C, SPI, UART, CAN, USB og JTAG, i tillegg til spesialiserte protokoller som 1-Wire, I2S Audio/PCM, HDMI-CEC, LIN, MDIO, Modbus RTU & ASCII og Manchester-kodede signaler. Industribrukere kan også dra nytte av støtte for protokoller som DMX512, BISS-C, HDLC og SMBus (inkludert PMBus og Smart Battery). Programvaren inkluderer over 50 fellesskapsutviklede protokoller og lar brukerne vise dekodede data i ulike formater som binær, desimal, heksadesimal eller ASCII. For avanserte brukere er det mulig å lage egne protokollanalysatorer ved hjelp av Protocol Analyzer SDK.
Plattformkompatibilitet
Logic 2 fungerer på flere plattformer, inkludert Windows 10 og 11 (x64), macOS 10.14+ (støtter både Intel- og Apple Silicon-baserte enheter) og Ubuntu 20.04+ (64-bit). Det er verdt å merke seg at Windows 8 ikke støttes fra versjon 2.4.14, så brukere som trenger denne plattformen må benytte eldre versjoner.
Maskinvarekrav og tilkobling
Programvaren krever kun SSE2-støtte, noe som utelukker eldre prosessorer som Pentium 3 og AMD Athlon XP. Når det gjelder tilkobling, støtter Saleae-enhetene USB 2.0, men det anbefales USB 3.0 for optimal ytelse, spesielt med Logic Pro 16.
Pris (NOK)
Selve programvaren er gratis og kan installeres på et ubegrenset antall maskiner. Kostnadene kommer først når man kjøper maskinvaren. Saleae Logic Pro 8 har en pris på $999,00 USD (ca. 11 200 NOK), mens Logic Pro 16 koster $1 499,00 USD (ca. 16 800 NOK). Begge produktene leveres med 3 års garanti og 180 dagers returrett.
Fellesskapsstøtte
Et av høydepunktene med Saleae-produktene er deres aktive brukerfellesskap. Dette fellesskapet bidrar kontinuerlig med utvikling av nye protokollanalysatorer, noe som øker programvarens funksjonalitet gjennom et stadig voksende bibliotek av fellesskapsutviklede protokoller.
2. Sigrok (PulseView)
Etter å ha sett på Saleae Logic Software, er det nå tid for å utforske Sigrok og PulseView, et åpen kildekode-alternativ som gir både fleksibilitet og kostnadskontroll. Sigrok er en gratis signalanalyseplattform som utfordrer proprietære løsninger, og PulseView fungerer som det grafiske grensesnittet for Sigrok. Dette har gjort det til et populært valg blant utviklere som ønsker frihet i sine verktøy.
Støttede protokoller
Sigrok imponerer med støtte for hele 131 protokolldecodere, noe som gjør det mulig å analysere komplekse signaler som involverer flere protokoller samtidig.
Blant de støttede protokollene finner vi standarder som I²C, SPI, UART, CAN og JTAG, samt mer spesialiserte som DMX512, DALI og FlexRay. I tillegg tilbyr Sigrok støtte for debug- og trace-protokoller, noe som er nyttig for lavnivå systemanalyse.
Plattformkompatibilitet
Sigrok er tilgjengelig på tvers av flere operativsystemer, inkludert Windows, macOS og Linux. Denne brede kompatibiliteten gjør det enkelt for utviklere å integrere Sigrok i sine eksisterende arbeidsflyter, uavhengig av hvilket system de bruker.
Når det gjelder maskinvare, støtter Sigrok Saleae Logic og Logic16-enheter gjennom fellesskapsutviklet programvare. Det finnes også eksperimentell støtte for digitale signaler fra Saleae Logic Pro 16, noe som gir ekstra fleksibilitet for de som allerede eier Saleae-maskinvare.
Pris (NOK)
En av de største fordelene med Sigrok er at det er helt gratis. Som et åpen kildekode-prosjekt kan programvaren lastes ned og brukes uten lisenskostnader, noe som skiller det fra kommersielle alternativer der lisenspriser kan bli svært høye.
For organisasjoner som ønsker å kutte kostnader, spesielt de med store utviklingsteam eller innen utdanning, er Sigrok et økonomisk smart valg. Det gir mulighet til å standardisere på en løsning uten å bekymre seg for ekstra utgifter per bruker eller maskin.
Fellesskapsstøtte
Sigrok nyter godt av et aktivt og engasjert utviklerfellesskap. Dette fellesskapet bidrar jevnlig med nye protokolldecodere og oppdateringer, noe som sikrer at plattformen stadig blir bedre og holder seg relevant for nye behov.

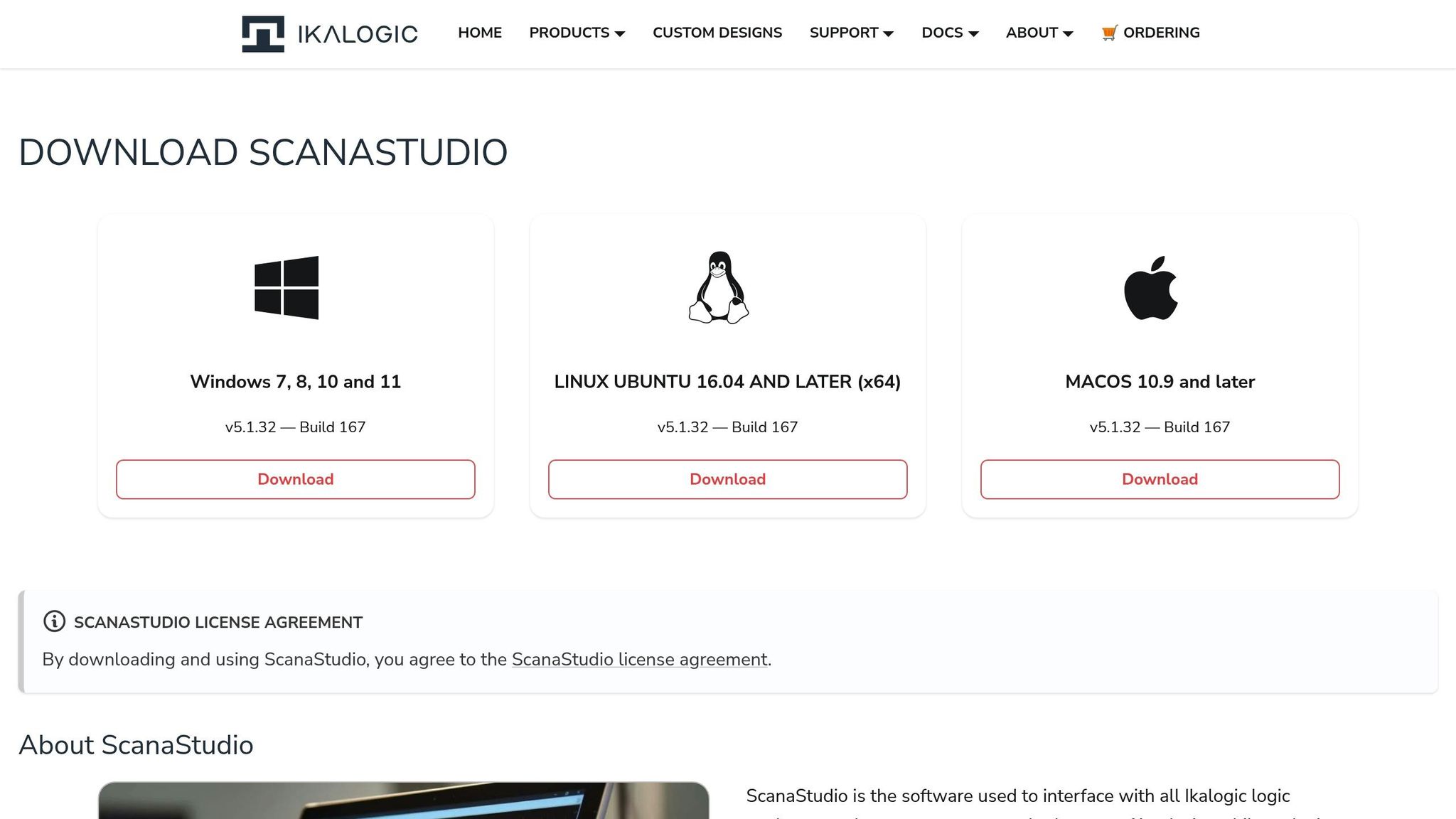

3. ScanaStudio fra Ikalogic
Etter å ha sett nærmere på Saleae Logic Software og Sigrok, er det nå på tide å utforske ScanaStudio fra Ikalogic. Dette er det tredje alternativet i vår gjennomgang, og det tilbyr en rekke avanserte funksjoner. Programvaren er spesielt utviklet for å brukes med Ikalogics egne logikkanalysatorer.
Støttede protokoller
ScanaStudio støtter mer enn 30 protokolldekodere. Blant disse finner vi kjente protokoller som SPI, I²C, USART, 1-Wire, CAN, LIN, RS232, RS485 og TWI.
En av de store fordelene med ScanaStudio er at brukerne kan tilpasse dekodingsvisningene og skrive sine egne protokollskript. I tillegg benytter programvaren seg av åpen kildekode-dekodere, noe som sikrer kontinuerlige oppdateringer og forbedringer.
Plattformkompatibilitet
ScanaStudio fungerer på flere operativsystemer. Det støtter Windows 7, 8, 10 og 11, Linux Ubuntu 16.04 og nyere (x64), samt macOS 10.9 og nyere. For Linux- og macOS-brukere er installasjonsprosessen enkel, ettersom nødvendige drivere automatisk blir inkludert i ScanaStudios installasjonsprogram.
Programvaren fungerer også som grensesnitt for alle Ikalogics logikkanalysatorer og mønstergeneratorer, noe som sikrer en smidig integrasjon med produsentens maskinvare. Denne kompatibiliteten gjør det enkelt for brukere å få fullt utbytte av både programvaren og maskinvaren, og vi vil senere sammenligne denne integrasjonen med de andre alternativene i gjennomgangen.
sbb-itb-84d7fbf
Sammenligning av funksjoner og kostnader
Her er en oversikt som fremhever de viktigste egenskapene og kostnadene for tre populære alternativer. Tabellen nedenfor gir en rask oppsummering av forskjellene.
Kostnadssammenligning
Saleae Logic Software er helt gratis. Det samme gjelder Sigrok (PulseView), som er tilgjengelig som åpen kildekode-programvare. Når det gjelder ScanaStudio, er prisen på programvaren inkludert i kostnaden for maskinvaren, og oppgis derfor ikke separat.
Selv om programvaren er gratis, varierer maskinvarekostnadene. For eksempel koster Saleae Logic 8 omtrent 5.240 kr (499 USD), mens Saleae Logic Pro 8 ligger på rundt 10.490 kr (999 USD). Den mest avanserte modellen, Logic Pro 16, har en pris på cirka 15.740 kr (1.499 USD).
Plattformstøtte og fellesskapshjelp
Saleae tilbyr et aktivt brukerforum hvor brukere kan dele erfaringer, diskutere prosjekter og få hjelp. Et interessant aspekt ved dette fellesskapet er delingen av protokollanalysatorer som ikke støttes offisielt av Saleae, noe som gir programvaren ekstra fleksibilitet.
Sigrok, som er basert på åpen kildekode, har et globalt fellesskap av utviklere som kontinuerlig bidrar med oppdateringer og nye funksjoner. ScanaStudio har derimot en mer spesialisert tilnærming, med fokus på integrasjon med Ikalogics maskinvare.
Her er en tabell som oppsummerer de viktigste forskjellene:
| Aspekt | Saleae Logic | Sigrok (PulseView) | ScanaStudio |
|---|---|---|---|
| Pris | Gratis | Gratis | Inkludert i maskinvare |
| Plattformer | Windows, macOS, Linux | Windows, macOS, Linux | Windows, macOS, Linux |
| Fellesskapsstøtte | Aktivt forum med delte analysatorer | Åpen kildekode-fellesskap | Støtte med fokus på Ikalogic |
| Beste for | Profesjonell bruk med enkel installasjon | Avanserte brukere som ønsker tilpasning | Brukere med Ikalogics maskinvare |
Hvilket verktøy som passer best, avhenger av dine tekniske behov og budsjettet ditt. Velg det som gir mest mening for dine prosjekter og krav.
Konklusjon
Valget av programvare for Saleae-kompatible logikkanalysatorer avhenger helt av hvilke tekniske behov og hvilken erfaring du har.
Saleae Logic Software er kjent for å gi en brukervennlig og stabil opplevelse på tvers av plattformer. Den støtter viktige protokoll-dekodere som SPI, I2C og Serial, og lar deg lage egne protokollanalysatorer og målinger når det trengs .
For mer erfarne brukere er både Saleae Logic og Sigrok (PulseView) gode alternativer. Saleae tilbyr en strømlinjeformet løsning som er enkel å bruke, mens Sigrok, som er åpen kildekode-programvare, gir større fleksibilitet og muligheter for avanserte brukere. Hvis du allerede bruker maskinvare fra Ikalogic, kan ScanaStudio være et naturlig valg.
Når det gjelder kostnader, er programvaren til både Saleae og Sigrok gratis, men maskinvareprisen varierer avhengig av modell. Saleae skiller seg ut med en 3-års garanti og 180-dagers returrett, noe som gir trygghet ved kjøp.
For de fleste brukere i Norge vil Saleae Logic Software være det beste valget, da den kombinerer enkelhet med avanserte funksjoner. Prøv gjerne demoversjonen for å finne ut om den passer til dine behov. Til syvende og sist bør avgjørelsen baseres på hva du trenger i praksis og hvor mye tilpasning du ønsker.
FAQs
Hva er forskjellene mellom Saleae Logic Software, Sigrok (PulseView) og ScanaStudio?
De viktigste forskjellene mellom Saleae Logic Software, Sigrok (PulseView) og ScanaStudio
Når det kommer til logikkanalysatorprogramvare, skiller disse tre seg ut basert på lisensiering, kompatibilitet og funksjonalitet.
- Saleae Logic Software: Dette er en proprietær programvare laget spesielt for Saleae-enheter. Den er kjent for sitt intuitive grensesnitt og stabilitet. Ulempen? Den fungerer kun med Saleae-produkter, så det er ikke et alternativ hvis du har en annen type enhet.
- Sigrok (PulseView): Her har vi en åpen kildekode-løsning som støtter et bredt spekter av logikkanalysatorer, inkludert rimelige kloner. Den skiller seg ut ved å tilby avanserte funksjoner som protokollanalyse og scripting, noe som gjør den til et fleksibelt valg for mange brukere.
- ScanaStudio: Dette er en kommersiell programvare som krever en engangsbetaling. Den er enkel å bruke og støtter flere protokoller og enheter, men har ikke like bred støtte for kloner som Sigrok.
Hva bør du velge? Det kommer helt an på hva du trenger og hvor mye du er villig til å bruke. Hvis du allerede eier Saleae-enheter, er Saleae Logic Software et naturlig valg. Er fleksibilitet og åpen kildekode viktig for deg? Da kan Sigrok være midt i blinken. Foretrekker du et brukervennlig alternativ med engangsbetaling? Da er ScanaStudio verdt å vurdere.
Hvordan velger jeg den beste programvaren for Saleae-kompatible logikkanalysatorer basert på mine behov og budsjett?
For å velge den rette programvaren til din Saleae-kompatible logikkanalysator, bør du starte med å kartlegge behovene dine. Trenger du avanserte funksjoner som protokolldekoding og høyspeedsampling, eller er grunnleggende analyse tilstrekkelig? Det er også viktig å sjekke om programvaren støtter de elektriske spesifikasjonene du bruker, som logikknivåer mellom 2,5 V og 5 V.
Saleae Logic 2 er et solid valg for deg som ønsker avanserte analyseverktøy kombinert med brukervennlighet. Hvis du derimot ser etter en budsjettvennlig løsning, kan PulseView (sigrok) være et godt alternativ. Dette er en åpen kildekodeprogramvare som gir deg mange funksjoner uten ekstra kostnad. Valget avhenger til syvende og sist av dine spesifikke behov, budsjett og hvilken programvare som fungerer best med ditt utstyr.
Kan Saleae Logic Software brukes med maskinvare fra andre produsenter, eller fungerer det kun med Saleae-enheter?
Saleae Logic Software er hovedsakelig designet for Saleae-enheter, men det kan også fungere med enkelte typer maskinvare fra andre produsenter, som mønstergeneratorer og protokollanalysatorer, ved hjelp av spesifikke plugins eller eksportformater.
Det er likevel verdt å merke seg at kompatibiliteten med tredjepartsmaskinvare er begrenset og ikke offisielt støttet. For best mulig ytelse anbefales det derfor å bruke Saleaes egne enheter.
