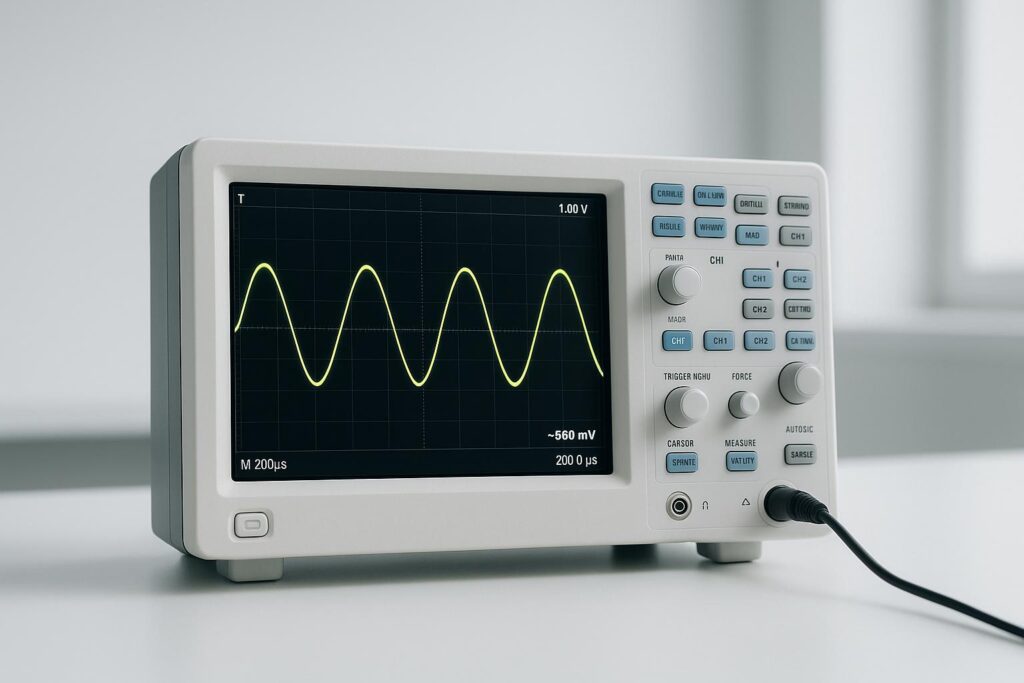

Oscilloskopet ditt kan bli langt mer brukervennlig med noen enkle justeringer. Her er fem viktige måter å tilpasse skjermen på for å oppnå bedre synlighet, presisjon og effektivitet:
- Endre farger: Juster signal- og bakgrunnsfarger for bedre kontrast og tydeligere visning av flere kanaler.
- Rutenett og skala: Tilpass rutenettets tetthet og skala for mer presise målinger.
- Visningsmoduser: Bruk moduser som persistence, XY og FFT for å analysere signaler på ulike måter.
- Tidsbase og oppløsning: Finjuster tids- og spenningsinnstillinger for å få frem detaljer i signalene.
- Lagre profiler: Opprett og gjenbruk tilpassede innstillinger for raskere arbeidsflyt.
Disse justeringene hjelper deg med å få mer ut av oscilloskopet, enten du jobber med feilsøking, signalanalyse eller daglige målinger. Les videre for detaljer om hver metode.
1. Endre signal- og bakgrunnsfarger
Med digitale oscilloskoper kan du justere både signal- og bakgrunnsfarger for å forbedre synligheten, noe som er spesielt nyttig når du arbeider med flere kanaler samtidig. Dette gjør det lettere å skille mellom signalene og kan bidra til mer presise målinger.
Vanligvis har digitale oscilloskoper egne farger for hver kanal. For eksempel kan Kanal 1 vises i gult, Kanal 2 i blått, Kanal 3 i lilla og Kanal 4 i grønt.
Modeller som PicoScope 3000E med PicoScope 7 og Chauvin Arnoux DOX2070B gir mulighet for å tilpasse både farger og brukergrensesnitt.
Du kan også justere bakgrunnsfargen mellom lys og mørk modus for å oppnå bedre kontrast. Ved å koble hvert signal til en separat kanal, blir det enklere å holde oversikt over målingene. Flere alternativer for tilpasning finner du i de kommende seksjonene.
2. Justere rutenettets tetthet og skalainnstillinger
Når fargene er tilpasset, er det tid for å justere hvordan signalene vises i forhold til oscilloskopets rutenett. Rutenettet, som består av åtte vertikale inndelinger, er fast og kan ikke endres. Derimot kan du bruke Volt/Div- og Sek/Div-kontrollene til å tilpasse hvordan signalene fordeler seg over disse inndelingene.
Vertikal og horisontal skalajustering
Med disse justeringene kan du bestemme hvor mye spenning og tid hver rutedeling representerer. For eksempel:
- Drei Volt/Div-knappen med klokka for å redusere skalaen (f.eks. fra 1V/div til 500mV/div), eller mot klokka for å øke den.
- Bruk Sek/Div-knappen for å justere tidsoppløsningen på lignende måte.
Disse kontrollene gir deg fleksibilitet til å tilpasse visningen av signalene etter behov.
Zoom og panorering
Når grunnleggende skalainnstillinger er på plass, kan du bruke zoom og panorering for enda mer detaljert analyse. Zoom lar deg forstørre spesifikke områder av signalet, mens panorering gir deg mulighet til å navigere gjennom signalet for en nærmere inspeksjon.
Forbedret målepresisjon
For mer presise målinger kan du aktivere avanserte oppsamlingsmoduser som gjennomsnittsmodus og HiRes-modus:
- Gjennomsnittsmodus: Reduserer støy ved å jevne ut repeterende signaler.
- HiRes-modus: Øker den vertikale oppløsningen og gir opptil 11 bits presisjon for enkelthendelser.
Et praktisk eksempel: Ved å kombinere båndbreddefiltrering med HiRes-modus, ble detaljer ned til 30V synlige, noe som forbedret presisjonen betraktelig. Dette viser hvor nyttig disse funksjonene kan være for å analysere komplekse signaler.
3. Sett opp visningsmoduser (persistence, XY, FFT)
Når du har justert farger og rutenett, kan oscilloskopets spesialiserte visningsmoduser gi deg enda bedre innsikt i signalene du analyserer. Disse modusene er skreddersydd for ulike typer signalanalyse og kan være avgjørende for å avdekke detaljer som ellers kan være vanskelige å oppdage.
Persistence-modus for å spore signalendringer
Persistence-modus lar oscilloskopet vise flere målesykluser samtidig på skjermen. Dette er spesielt nyttig når du jobber med signaler som varierer eller opptrer uregelmessig. Du kan justere hvor lenge tidligere målinger skal vises – fra bare noen sekunder til en kontinuerlig oppbygging. Dette gir deg muligheten til å observere både stabile og flyktige signalmønstre over tid.
XY-modus for å sammenligne signaler
I XY-modus brukes én kanal til X-aksen og en annen til Y-aksen, slik at oscilloskopet kan lage en graf som viser spenning mot spenning, i stedet for den vanlige spenning-mot-tid-visningen [17, 11]. Denne todimensjonale fremstillingen er ideell for å se hvordan to signaler påvirker hverandre. I tillegg kan variasjoner i farge eller intensitet brukes til å visualisere en tredje parameter, som for eksempel gjentakelsesfrekvens. Husk å koble til og justere signalene nøyaktig for å få pålitelige resultater.
FFT-modus for frekvensanalyse
FFT-modus (Fast Fourier Transform) gir deg muligheten til å se signalet i frekvensdomenet. Dette er uvurderlig når du skal identifisere støykilder eller analysere harmoniske komponenter i signalet. Ved å konvertere tidsdomenesignalet til et frekvensspektrum kan du enkelt oppdage detaljer som ikke er synlige i den vanlige tidsbaserte visningen.
Tips for å få mest mulig ut av visningsmodusene
- Bruk samme type probe på begge kanalene når du jobber i XY-modus for å sikre nøyaktighet.
- Aktiver båndbreddebegrensning på begge kanalene for å minimere støy.
- Eksperimenter med ulike innstillinger for å finne den kombinasjonen som best fremhever de detaljene du trenger å se.
Disse tilpasningene hjelper deg å utnytte oscilloskopet ditt til fulle, uansett hvilken type signalanalyse du jobber med.
4. Konfigurer tidsbase og vertikal oppløsning
Når visningsmodusene er tilpasset, er neste steg å justere tidsbasen og den vertikale oppløsningen. Disse innstillingene er helt nødvendige for å sikre korrekte målinger og en tydelig visning av signalet.
Justere tidsbasen (sek/div)
Tidsbasen, styrt av sek/div-innstillingen, bestemmer den horisontale skalaen på oscilloskopskjermen. Den viser hvor mye tid hver horisontale divisjon representerer. Ved å justere denne innstillingen kan du enten se lengre eller kortere tidsintervaller av signalet. Dette er spesielt nyttig for å tilpasse visningen til signalets frekvens og varighet. For å analysere signalet nøyaktig, bør du velge en tid/div-verdi som gir en tydelig fremstilling av bølgeformen, uten at den blir for strukket eller komprimert. Koble proben til signalkilden, og juster sek/div for å få en optimal visning av signalets bølgeform.
En korrekt tidsbase er grunnleggende for presis frekvensanalyse.
Praktisk eksempel på frekvensberegning
La oss si at signalet strekker seg over fire divisjoner, og sek/div er satt til 2 ms. Da blir perioden 0,008 sekunder, og frekvensen beregnes til 125 Hz.
Når tidsbasen er korrekt justert, kan du gå videre til å finjustere den vertikale følsomheten for å få frem detaljene i signalet.
Optimalisere vertikal følsomhet (volt per divisjon)
Den vertikale følsomheten kontrollerer spenningsskalaen på skjermen. Dette lar deg justere hvor mye signalets amplitude "zoomes inn" for å gjøre nøyaktige målinger. For å få best mulig oppløsning fra oscilloskopets analog-til-digital-omformer (ADC), bør du bruke den laveste volt/div-innstillingen som fortsatt holder bølgeformen innenfor skjermen. Dette øker både følsomheten og nøyaktigheten.
Viktige tips for sammensatte signaler
Sammensatte signaler inneholder ofte flere frekvenskomponenter, ulike amplituder og komplekse tidsforhold. For å analysere slike signaler grundig, er det viktig å justere både tidsbasen og den vertikale følsomheten nøye. Dette gjør det mulig å observere både helheten og små detaljer i signalet, noe som er avgjørende for feilsøking eller karakterisering. Unngå å bruke "programvareforstørrelse" ved svært lave vertikale innstillinger (for eksempel under 2 mV/div), da dette kun gir en visuell forstørrelse uten å forbedre oppløsningen. Bruk AC-kobling og juster triggermodus (Auto eller Normal) med et passende triggernivå for en stabil visning av bølgeformen.
5. Lagre og laste inn tilpassede visningsprofiler
Når du har justert tidsbasen og den vertikale følsomheten til ønsket nivå, er det lurt å lagre oppsettet for gjenbruk. Moderne oscilloskoper gir mulighet til å lage og administrere flere visningsprofiler, som kan skreddersys til ulike målingsbehov. Ved å opprette og navngi disse profilene kan du raskt hente frem optimale innstillinger for spesifikke oppgaver.
Opprette og navngi profiler
For å jobbe mer effektivt kan du lage tilpassede profiler for ulike typer målinger. Begynn med å justere innstillingene slik du ønsker – dette kan inkludere farger, grid-oppsett, visningsmodus, tidsbase og vertikal følsomhet. Når alt er klart, gi profilen et navn som gjenspeiler bruksområdet. Dette gjør det enkelt å finne tilbake til riktige innstillinger senere.
For eksempel tilbyr Teledyne LeCroys Mixed Signal High Definition Oscilloscopes (HDO-MS) en strukturert måte å organisere digitale kanaler på. Du kan åpne dialogboksen for digitale kanaler, velge "Labels button" og deretter tildele unike navn gjennom "Custom" etiketter. Dette hjelper deg å holde oversikt over ulike signaltyper og forenkler administrasjonen.
Organisere flere konfigurasjoner
Oscilloskopene gir deg muligheten til å bruke fire fargekodede faner for å organisere digitale kanaler etter analysebehov. Du kan tilordne spesifikke digitale inngangskanaler til hver av disse gruppene, og en enkelt kanal kan tilhøre flere grupper samtidig.
Dette systemet lar deg lage forskjellige grupperinger for samme inngangskanaler, tilpasset ulike målings- og analyseformål. For eksempel kan du opprette egne profiler for høyfrekvente og lavfrekvente signaler, hver med spesifikke tidsbaseinnstillinger.
Automatisering og effektivisering
Lagring av profiler handler ikke bare om visningsinnstillinger. Analog Devices IIO-Oscilloscope bruker INI-filer til å lagre hele øktens tilstand, inkludert konfigurasjoner for hovedvinduet, plottevinduer og plugins. Disse profilene kan også inkludere automatiserte kommandoer for datainnsamling og logging, noe som gjør repetitive tester enklere.
Tektronix TDS3000C-serien gir brukerne mulighet til å lagre "setup-filer", som gjenoppretter hele øktens tilstand, inkludert visningsinnstillingene. Dette gjør det enkelt å bytte mellom forskjellige konfigurasjoner uten å måtte justere alt manuelt.
Ved å laste inn en lagret profil gjenopprettes hele øktens innstillinger automatisk. Dette sparer tid, reduserer risikoen for feil og sikrer konsistente måleresultater, selv i kritiske målingssituasjoner. Å lagre og bruke slike profiler gir deg en mer effektiv og pålitelig arbeidsflyt.
sbb-itb-84d7fbf
Sammenligning av tilpasningsmetoder
Her ser vi nærmere på fem tilpasningsmetoder for oscilloskopskjermer, vurdert ut fra fordeler, ulemper, brukervennlighet, innvirkning på målenøyaktighet og relevans for norske reparasjonssituasjoner.
| Tilpasningsmetode | Fordeler | Ulemper | Brukervennlighet | Påvirkning på målenøyaktighet | Relevans for norske reparasjonsscenarier |
|---|---|---|---|---|---|
| Fargevalg for signaler og bakgrunn | Reduserer øyebelastning, gir bedre kontrast under ulike lysforhold | Kan være subjektivt, krever tid for å finne optimale kombinasjoner | Svært enkel - kun noen få klikk | Ingen direkte påvirkning på måledata | Høy - spesielt nyttig for lange arbeidsdager i verksteder |
| Grid-tetthet og skalainnstillinger | Forbedrer presisjonen ved avlesning, gjør det lettere å estimere verdier | For høy tetthet kan gjøre skjermen rotete | Moderat - krever en viss forståelse av måleskalaer | Indirekte forbedring gjennom bedre avlesning | Svært høy - avgjørende for nøyaktige komponentmålinger |
| Visningsmodus (persistence, XY, FFT) | Gir avanserte analysemuligheter og kan avdekke skjulte signalproblemer | Krever erfaring og teknisk forståelse | Vanskelig - forutsetter teknisk kunnskap | Høy påvirkning - avslører viktige signaldetaljer | Høy - viktig for avansert feilsøking |
| Tidsbase og vertikal oppløsning | Gir direkte kontroll over måleoppløsning og tidsvindu | Feil innstillinger kan skjule viktige signalaspekter | Moderat - krever forståelse av signalets karakteristikk | Kritisk for nøyaktighet | Kritisk - grunnleggende for alle typer målinger |
| Lagring av tilpassede profiler | Gjør det raskt å gjenbruke optimale innstillinger, sikrer konsistente resultater | Krever innledende oppsett, kan bli uoversiktlig med mange profiler | Enkel etter oppsett - automatiserer arbeidsflyt | Sikrer pålitelige målinger over tid | Svært høy - sparer tid i daglige verkstedrutiner |
Viktige punkter fra sammenligningen
Fargevalg er en enkel, men svært nyttig metode for å redusere øyebelastning og forbedre kontrast, spesielt i Norge, hvor lysforholdene varierer betydelig avhengig av årstid. Selv om dette ikke påvirker måledata direkte, bidrar det til en mer behagelig arbeidsopplevelse.
Grid-justeringer er en rask måte å øke presisjonen på. Selv om det ikke krever mye opplæring, må man være oppmerksom på detaljer for å unngå at skjermen blir for rotete.
Avanserte visningsmoduser som persistence, XY og FFT gir mulighet for dypere analyser. FFT-modus, for eksempel, kan avdekke støy i strømforsyninger som ikke vises i vanlig tidsdomene. Dette gjør metodene uvurderlige for teknisk komplekse feilsøkinger, men de krever en solid forståelse av oscilloskopets funksjoner.
Tidsbase og oppløsningsinnstillinger er helt avgjørende for nøyaktige målinger. Feil innstillinger her kan føre til at viktige signalaspekter blir oversett, noe som kan gi feilaktige resultater.
Profillagring er en effektiv løsning for å spare tid og sikre konsistens, spesielt i verksteder som utfører repetitive oppgaver. Med denne metoden kan oppsettiden reduseres drastisk, noe som gir en mer effektiv arbeidsflyt.
Konklusjon
Å tilpasse oscilloskopskjermen er helt sentralt for å sikre presise målinger og effektiv feilsøking i elektronikkarbeid. Med riktige justeringer kan du både forbedre arbeidsflyten og oppnå mer pålitelige resultater.
Fargeinnstillinger og grid-justeringer er enkle grep som øker synligheten og gjør det lettere å tolke målingene dine.
Ved å bruke avanserte visningsmoduser som FFT og persistence, kombinert med riktig tidsbase og oppløsning, kan du avdekke signalproblemer som ellers ville gått ubemerket.
Profillagring er en annen nyttig funksjon som sparer tid og sikrer konsistens, spesielt i verksteder hvor de samme målingene ofte må gjentas.
Disse tilpasningene gir et godt utgangspunkt for både daglig bruk og mer komplekse reparasjoner. Hvis du opplever problemer som vedvarende kalibreringsfeil, skjermproblemer eller uregelmessigheter som ikke løses ved å gjenopprette fabrikkinnstillingene, kan det være nødvendig å søke profesjonell hjelp. I slike tilfeller kan Supportia koble deg til kvalifiserte reparatører som kan bistå.
For norske verksteder og teknikere som trenger hjelp med oscilloskopjusteringer, tilbyr tjenester som Supportia tilgang til eksperter innen kalibrering, fastvareoppdateringer og mer avanserte reparasjoner. Dette kan være spesielt nyttig når standard feilsøking ikke strekker til.
Husk å dokumentere problemer med bilder og tidsangivelser før du kontakter support. Sørg også for å sjekke om garantien fortsatt gjelder før du sender inn oscilloskopet til reparasjon.
FAQs
Hvordan kan jeg justere fargeinnstillingene på oscilloskopet for best mulig kontrast og synlighet?
Optimalisering av kontrast og synlighet på oscilloskopskjermen
For å få signalene til å fremstå så tydelige som mulig på oscilloskopskjermen, kan du begynne med å justere lysstyrken og kontrasten manuelt. Dette lar deg finne en balanse som gjør signalene klare og lett synlige, uten å risikere at skjermen blir overbelastet.
Dra nytte av oscilloskopets innebygde funksjoner for fargekorrigering og kalibrering. Dette er spesielt nyttig hvis du bruker skjermer med høy kontrast, som OLED eller digitale skjermer. Velg farger som skiller seg tydelig fra hverandre, slik at det blir enkelt å skille mellom ulike signaler.
Disse justeringene sikrer en mer presis visualisering av signalene, noe som er helt nødvendig for å oppnå nøyaktige målinger og analyser.
Hva er fordelene med avanserte visningsmoduser som persistence, XY og FFT i oscilloskopet?
Avanserte visningsmoduser for signalanalyse
Funksjoner som persistence, XY og FFT tilbyr kraftige verktøy for å analysere signaler med høyere nøyaktighet og detaljnivå.
- Persistence-modus: Denne visningen lagrer en historikk av signalets variasjoner over tid. Dette gjør det mulig å oppdage sporadiske eller sjeldne hendelser som ellers kunne gått ubemerket.
- XY-modus: Perfekt for å sammenligne to signaler direkte. Denne modusen brukes ofte til å analysere faseforhold og lage Lissajous-figurer, som visualiserer forholdet mellom to signaler.
- FFT-modus: Med denne modusen kan du utføre en frekvensanalyse av signalet. Dette er spesielt nyttig for å identifisere ulike frekvenskomponenter og avdekke eventuelle forstyrrelser.
Ved å bruke disse visningsmodusene blir det enklere å forstå og analysere komplekse eller tidsvarierende signaler, noe som gir dypere innsikt i signalets oppførsel og egenskaper.
Hvordan kan lagring av tilpassede profiler på oscilloskopet gjøre målingene mer effektive?
Lagre tilpassede profiler på oscilloskopet
Å bruke tilpassede profiler på oscilloskopet kan gjøre arbeidsdagen din mye enklere. Når du lagrer profiler, kan du raskt hente frem tidligere oppsett og innstillinger. Det betyr at du slipper å bruke tid på å konfigurere alt fra bunnen av hver gang du skal jobbe.
Dette gjør ikke bare arbeidet raskere, men også mer nøyaktig. Ved å bruke standardiserte innstillinger minimerer du risikoen for feil, noe som gir mer pålitelige målinger. I tillegg frigjør det tid som du heller kan bruke på analyse og problemløsning, i stedet for å bruke den på gjentatte oppsett. Med andre ord, lagrede profiler er en smart og praktisk måte å få mer ut av tiden din.
